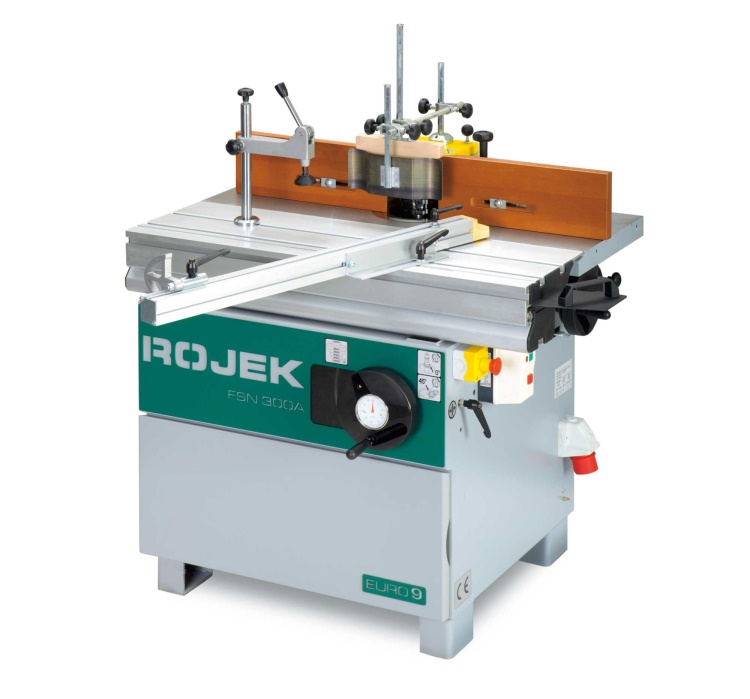

FSN 300A EURO 9 - Spodní frézka s naklápěcím vřetenem

Konstrukce stroje prošla řadou technických inovací, které zvyšují užitné vlastnosti tohoto stroje. Kvalitní dílenské zpracování řadí tuto svislou spodní frézku mezi nejlepší ve své třídě. Oblíbená je především mezi drobnými řemeslníky. Již ve standardu je vybavena formátovacím stolem s velmi přesným a tuhým uložením na kuličkách v kaleném vedení. Uložení vřetena v robusním naklápěcím litinovém tělese je zárukou přesnosti, tuhosti a spolehlivosti.

FSN 300A EURO 9 - Technická data

Spodní frézka
Výkon motoru S6 40% 4 kW (4,5 kW)
Otáčky motoru 2 865/min.(3 438/min.[60Hz])
Průměr vřetena Ø 30 mm (32 | 35 | 40 | 50 | 5/4" | 5/4"/3/4")
Otáčky vřetena 2 500; 3 500; 6 000; 8 000; 10 000/min.
Max. zdvih vřetena 140 mm
Délka vřetena 130 mm
Naklápění vřetena -5° ÷ +45°
Max. průměr otvoru ve stole Ø 220 mm
Max. průměr nástroje pod stolem Ø 175 mm
Max. průměr nástroje nad stolem Ø 200 mm
Rozměry stroje
Délka (při CV310 - 1 000 mm) 1 165 mm
Šířka 800 mm
Šířka s podpěrným rámem k CV3 1 980 mm
Výška stolu 897 mm
Max. výška stroje 1 300 mm
Rozměry stolu 1 000 x 350 mm
Průměr odsávání 100 mm
Hmotnost brutto 275 kg
Hmotnost netto 270 kg
Vozík CV310
Rozměry stolu 310 x 1 000 mm
Délka pojezdu 1 295 mm
Rozměry podpěrného rámu 870 x 630 mm
Ostatní parametry
Napětí / kmitočet 3x400V (3x230V | 1x230V) / 50(60)Hz
Jištění vedení 16 A (25 A)
Hluk na pracovním místě (bez technologie) 70,4 dB(A)
Hluk na pracovním místě (s technologií) 83,0 dB(A)
Akustický výkon (bez technologie) 78,6 dB(A)
Akustický výkon (s technologií) 88,5 dB(A)

Standartní vybavení stroje:

- kolo naklápění s indikací úhlu

- formátovací stůl CV 310 / 1 m

- nosný kryt MORI a dřevěnými pravítky

- krátké úhlovací pravítko 900 mm s dorazem

- upínač formátovacího stolu - jednosloupkový excentr
