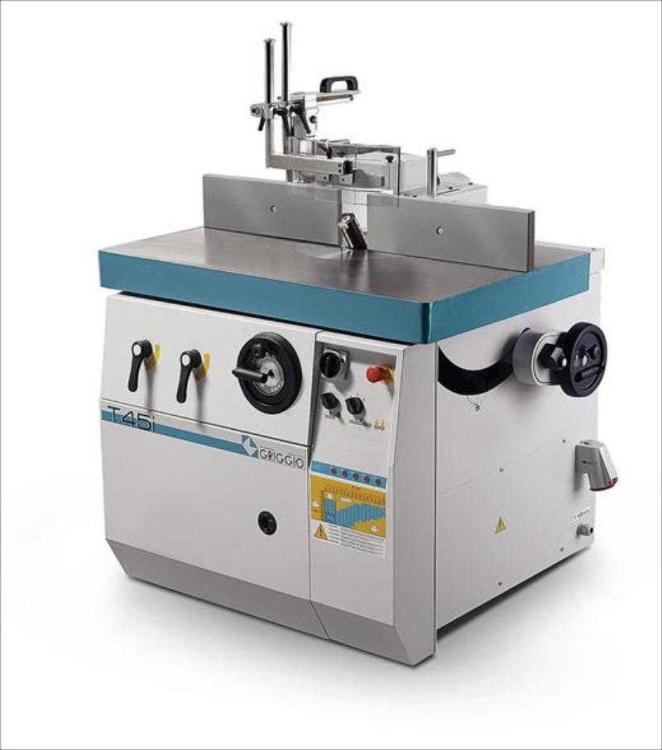

GRIGGIO T45I - Spodní frézka s naklápěcím vřetenem

GRIGGIO T45I - Spodní frézka s naklápěcím vřetenem

Spodní frézka s naklápěcím vřetenem

- Stroj je robustní konstrukce navržený pro sériovou výrobu

Standardní vybavení stroje

- stavitelný kryt pro profilování s řebenovým vedením (max.průměr nástroje 260 mm)

- dřevěná pravítka na profilování krytu

- kryt pro tvarové frézování

- číselníkové zobrazení výšky vřetena

- gravitační ukazatel úhlu vřetena

- spodní odsávací hubice průměr 120 mm

- horní odsávání z krytu průměr 120 mm

zpět

T 45 I - Technická data

Spodní frézka (svislá stolní frézka)
Výkon motoru 4 kW
Otáčky motoru 2 900/min.(3 480/min.[60Hz])
Naklápění vřetena - 45°+45°
Průměr vřetena 30 mm (40 | 50 mm)
Otáčky vřetena 1 500; 3 000; 4 500; 6 000; 9 000/min.
Max. zdvih vřetena 100 mm
Délka upínací části vřetena 140 mm (180, 180 mm)
Max. průměr otvoru ve stole 350 mm
Max./min. průměr nástroje pro profilování 260 / 90 mm
Max./min. průměr nástroje pro čepování 350 / 50 mm
Rozměry stroje
Délka 1 200 mm
Délka s vedením pro vozík 3 270 mm
Šířka 1 100 mm
Šířka s vozíkem 2 035 mm
Výška stolu 920 mm
Max. výška stroje 1 770 mm
Rozměry stolu 1 100 x 750 mm
Rozměr předního prodloužení stolu 658 x 450 mm
Rozměr čepovacího stolu 1 050 x 330 mm
Výška čepovacího stolu 947 mm
Natočení čepovacího stolu +60° ÷ -90°
Pojezd čepovacího stolu 1 470 mm
Průměr odsávání 120 mm
Rozměry s obalem 1 385 x 1 300 x 1 300 mm
Hmotnost brutto 670 kg
Hmotnost netto 590 kg
Ostatní parametry
Napětí / kmitočet 3x400V (3x230V) / 50(60)Hz
Jištění vedení 25 A
Akustický tlak (bez technologie) 80,4 dB(A)
Akustický tlak (s technologií) 85,0 dB(A)
Akustický výkon (bez technologie) 96,7 dB(A)
Akustický výkon (s technologií) 101,4 dB(A)
